มาสร้าง CNC Plotter แบบ Core XY (ตอนที่1)

ทำความรู้จักกับ CNC Plotter แบบ CORE XY

หมายเหตุ : บทความนี้มีหลายตอน ตั้งแต่เริ่มสร้าง CNC Core XY ตั้งแต่เริ่มต้น จนถึง การประยุกต์การใช้งาน หากคุณสนใจ กรุณา กดติดตาม ที่มุมล่างซ้ายได้

อันที่จริงแล้ว ระบบ core XY มีใช้มานานมาก หากเราสังเกต เครื่อง plotter แบบ Flat bed ส่วนใหญ่จะเป็นระบบนี้แทบทั้งสิ้น จนมาในยุคปัจจุบัน ความรู้เรื่อง cnc มีความก้าวหน้ามาก จากอุตสาหกรรม สู่ครัวเรือน จึงมีความพยายามที่จะหาระบบ กลไกที่มีการสร้างแบบง่ายๆประหยัดค่าใช้จ่าย จึงมีผู้สนใจสร้าง และ พัฒนาอยู่เสมอ


เราได้ประโยชน์อะไรกับระบบ Core XY


1.ด้วยต้นทุนที่ต่ำ สร้างง่าย เราสามารถ นำมาเรียนรู้ ระบบการทำงานของ cnc ได้ง่ายขึ้นไม่จำเป็นต้องลงทุนสูง

2.ในสมัยปัจุบัน ความต้องการ ระบบ Automation มีสูงขึ้น ตั้งแต่ อุตสาหกรรม จน ถึง ครัวเรือน ในทุกด้าน ระบบนี้ จะสนับสนุนการทำงานในระบบ Automation ได้เป็นอย่างดี
3. สามารถเรียนรู้ ระบบAutomation หรือ การวัดและควบคุมการทำงาน ของเครื่องจักร และ Robot เบื้องต้น  จาก Core XY ได้

ตัวอย่าง รูปแบบ ของเครื่องกลแบบ Core XY






ภาพจาก http://watercolorbot.com/





ตัวอย่างการเคลื่อนที่แบบ Core XY

หลักการ Core XY ทำงานอย่างไร

อ้างอิงจาก http://corexy.com

CORE XY เร็ว ง่าย ยืด หยุ่น


เราจะสร้าง CNC CORE XY ได้อย่างไร ติดตามเรามากันเลย

1.การเตรียมความพร้อม พื้นฐานที่ควรมี

1.1 ความรู้เรื่อง Arduino Microcontroller สำหรับ สร้างชุดควบคุม CNC CORE XY
1.2 ความรู้พื้นฐาน CAD CAM สำหรับการสร้าง G Code ควบคุมการทำงาน เครื่อง CNC CORE XY
1.3 ความรู้พื้นฐานเรื่อง ไฟฟ้า อิเลคทรอนิคส์
1.4 ทักษะเชิงช่าง เครื่องกลเล็กน้อย


2.อุปกรณ์ที่จำเป็น


2.1 ชุดควบคุม Core XY (Arduino UNO )


2.2 ชุด CNC Shield และ Step Motor Drive

2.3 Step Motor


2.4 แหล่งจ่าย ไฟสำหรับ CNC Shield และ ชุดขับเคลื่อน มีหลายแบบ และ จะแนะนำในตอนถัดไป




2.5 โปรแกรมควบคุม Core XY (ซึ่งจะนำมากล่าวในโอกาสต่อไป)

2.6 ชุด Mechanic สำหรับสร้าง CORE XY ในที่นี้แนะนำตาม Link นี้ http://www.thingiverse.com/thing:2231757 ซึ่งบางส่วน สามารถ สร้างชิ้นงาน จาก เครื่อง 3D Printer ได้ และ อะไหล่บางส่วน จัดหาได้ง่าย

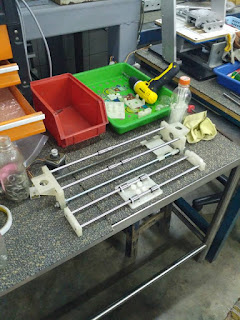

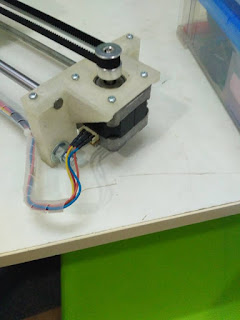

ตัวอย่างที่ Download และ ทดลองสร้าง ทีเราจะมาติดตามกัน






















การบ้านสำหรับตอนที่ 1

1 .ทำความรู้จักกับ Arduino http://www.arduino.cc
2.รู้จักกับ Minicnc  http://panmaneecnc.blogspot.com/2015/10/cnc.html


มาสร้าง CNC Plotter แบบ Core XY  ตอน ที่ 2

ทำความรู้จักกับ Arduino Board และโปรแกรม Arduino


หากสนใจตอนต่อไป กด ติดตาม Blog นี้ได้เลย
